Availability:In Stock

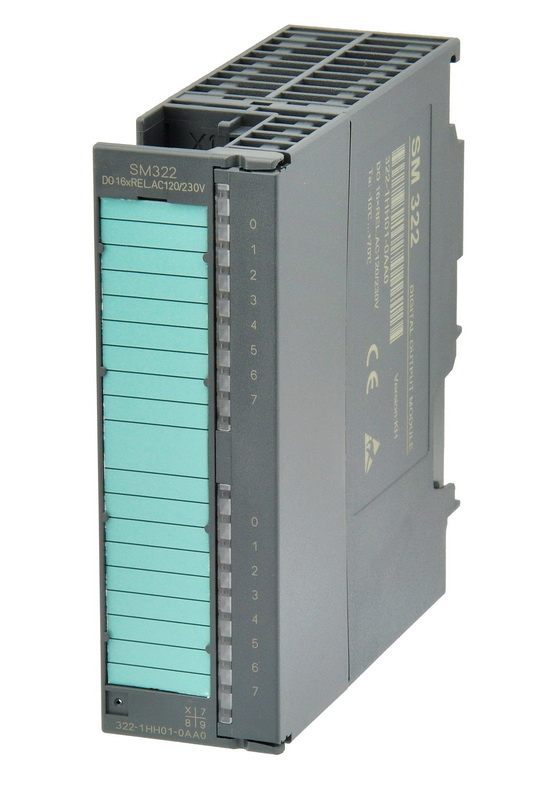

322-1HH01-0AA0322-1HH01-0AA0 - Model SM322 Number of digital outputs:16 Product Description 16DO,24V DC;Relay; Optical isolation with high immunity Power cons
Model
SM322
Number of digital outputs:16
Product Description
16DO,24V DC;Relay;
Optical isolation with high immunity
Power consumption
·From bus current consumption
100mA
·Power loss
4.5W
Number of digital outputs
16, Relay
Cable Length (Shielded)
1,000m
Cable Length (unshielded)
600m
Short-circuit protection
/
Inductive cutoff voltage
Lamp load Max
200W
Output voltage:”1” signal
Output current:”1” signal
2A
Lifetime contact mechanical
1,000,000
Lifetime contact mechanical rated load voltage)
100,000
Sum of output currents(per group)
8A
IIsolation tested for contact
·To backplane bus
Yes,Optocoupler
·To per group between channels
Yes
Switching frequency for contacts
·Resistive loads,Max
1Hz
·Capacitive loads,Max
0.5Hz
·Lamp loads,Max
·Mechanical load,Max
10Hz
The status indicates
Green LED each channel
Front connector
20-pin
Dimensions(W x H x D)(mm)
40×125×120
Order Number
322-1HH01-0AA0
