Availability:In Stock

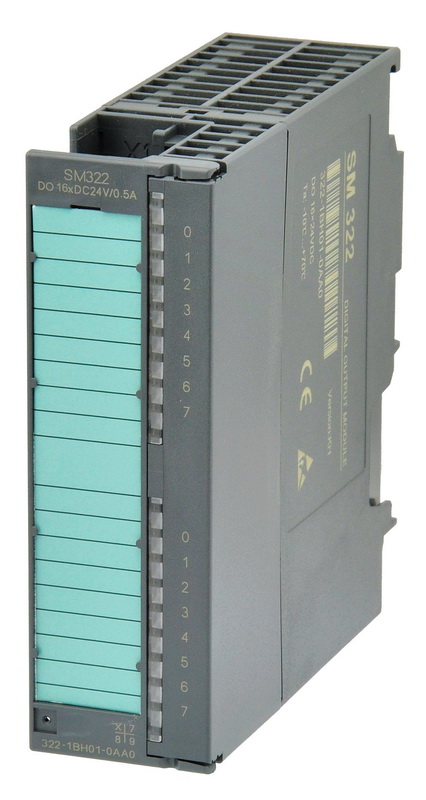

322-1BH01-0AA0322-1BH01-0AA0 - 16DO 24V DC, Transistor, Optical isolation with high immunity Technical specifications Power consumption ·From backplane bus
Technical specifications
Power consumption
·From backplane bus
80mA
·Power loss
4.9W
Number of digital contact
16
Cable length: shielded
1,000m
Cable length: unshielded
600m
Short-circuit protection
Yes,Electronic
Inductive cutoff voltage
L (-53V)
Lamp load Max.
5W
Output voltage “1”signal
Min. L (-0.8V)
Output current “1”signal
0.5A
Sum of output currents(per group)
4A
Service life of contacts
·Mechanical
·At rated load voltage
Isolation tested for contact
·To backplane bus
Optocoupler
·Per group between channels
Switching Frequency of contacts
Yes
·Resistive loads,Max
100Hz
·Capacitive loads,Max
0.5Hz
·Lamp loads,Max
10Hz
·Mechanical load,Max
The status indicates
Green LED each channel
Frontconnestor
20-Pin
Dimensions(W x H x D)(mm)
40×125×120
weight
210g
Wiring Diagram
