Availability:In Stock

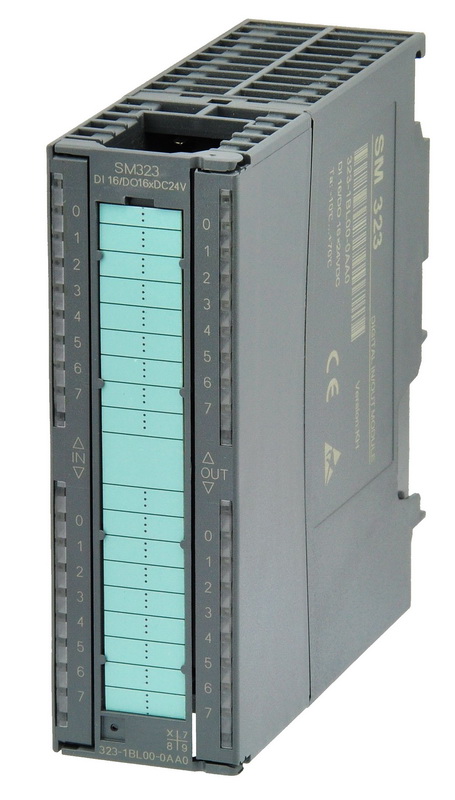

323-1BL00-0AA0323-1BL00-0AA0 - Model SM323 inputs/outputs:16 Product Description 16DI,24VDC/16DO, 24 VDC; Transistor; Optical isolation with high immunity.
Model
SM323
inputs/outputs:16
Product Description
16DI,24VDC/16DO, 24 VDC; Transistor;
Optical isolation with high immunity.
Power consumption
·From backplane bus current consumption
80mA
·Power loss
6.5W
Input Feature
Number of digital inputs
16
Input voltage
·Rate value
24V DC
·For ”0” signal
-30~5V DC
·For ”1” signal
13~30V DC
Input current
7mA
Input delay
·From “0” to “1”,Min
1.2~4.8ms
·From “1” to “0”,Min
Input type
NPN
Connection of 2-wire BERO sensor
Yes
Permissible quiescent current
1.5mA
Output Feature
Number of digital outputs
Short-circuit protection
Yes,Electronic
Inductive cutoff voltage
L (-53V)
Lamp load.Max
5W
Output voltage:for ”1” signal
Min:L (-53V)
Output current:for ”1” signal
0.5A
Isolation tested for contact
·Between channels and backplane bus
·Per group between channels
Cable Length (Shielded)
1,000m
Cable Length (unshielded)
600m
The status indicates
Green LED each channel
Front connector
40-pin
Dimensions(W x H x D)(mm)
40×125×120
Order Number
323-1BL00-0AA0
